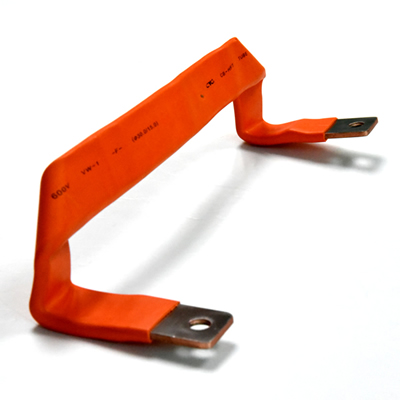

一、游艇电池铜排软连接技术要求：

1、图纸仅描述零件的尺寸控制要求，尺寸以数模为准:所有的控制特征均是通过几何公差定义;

2、禁用物质应满足《GB/T30512-2014汽车禁用物质要求》;

3、当2D图纸与3D数模尺寸不一致时，以2D图纸中的尺寸为主;

4、供应商报价时需要严格遵守本图纸及对应的SOR中的技术要求:

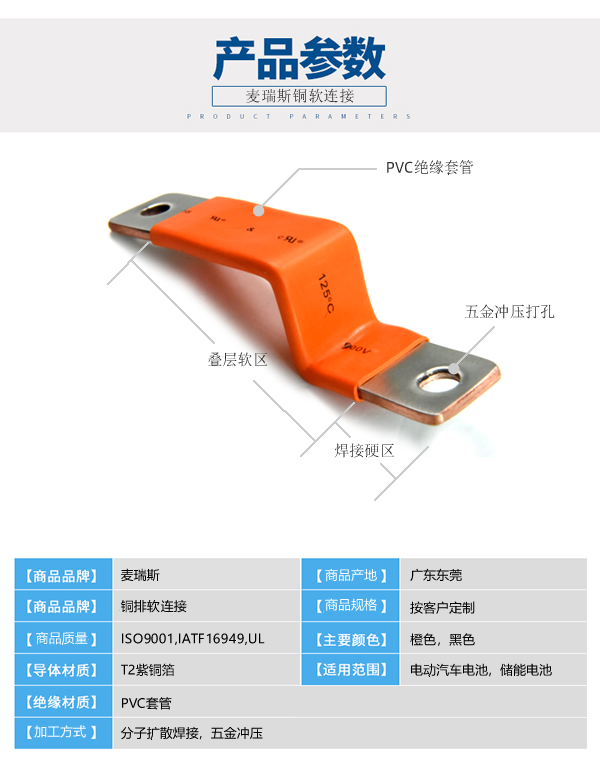

5、铜排零件材质牌号:T2H02，力学性能参照国标GB /T6187-2021铜及铜合金箔材，铜排软连接采用35片0.1mm铜箔叠片，电阻率不高于0.017774Qm2/m;材料不能有分层、开裂、机械冲击印痕等不良现象，表面平整、光滑、无锈斑:

二、铜排软连接功能面要求如下:
(1)软排端部热压0.1mm镍片;镍片耐腐蚀满足GB/T 10125-2021中性盐雾试验192h无白锈;(2)端部安装区域平面度<0.2mm，毛刺高度<0.1mm,粗粒度≤Ral。

6、软铜排安装端面需进行热压焊接等硬化处理，硬化后铜排硬度要求>80HV;
7、软铜排表面套热缩套管，厚度1+0.3mm:颜色RAL2003:[、03]9.耐压要求:>3500VDC，60s，电流≤lmA;

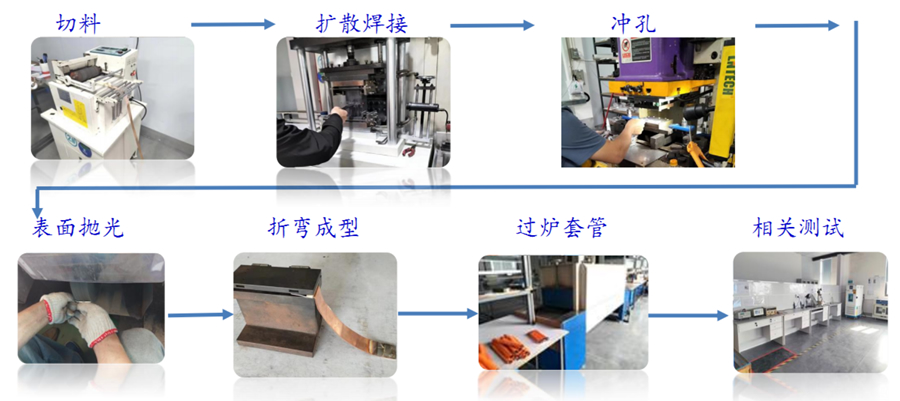

铜排软连接工艺流程：
