铜排软连接直角转弯采用折叠方式更合理
2018/12/13 来源:铜排软连接专业生产工厂 点击次数:
一个山东地区的新能源汽车锂电池厂商找到我们定制一批铜排软连接,在看到客户发来的图纸时,我们看到有一款软铜排需要直角转弯,如下图示:

因为客户需要的叠层软连接铜排,可以看的出来,这个设计图纸的工程人员对于软铜排的特性不是非常的清楚,这种方式的转角是单层硬铜排中很常见,但到于铜排软连接来说,这样的设计就非常消耗材料。主要原因在于:铜排软连接是采用0.1MM厚度的铜箔叠层焊接成型,在加工前期,我们的材料是根据客户需要的宽度切割了铜箔片的。以客户的28MM度来说,需采用28MM宽的铜材料卷料进行需要长度切割,再进行叠层焊接。如果有这样的直角转弯的话,我们的铜片宽度要加大很大,以图纸看需要宽度为90MM的铜片。这样的材料很难买到,而且需要二次切割成型,大量的废料就造成了客户成本增加。

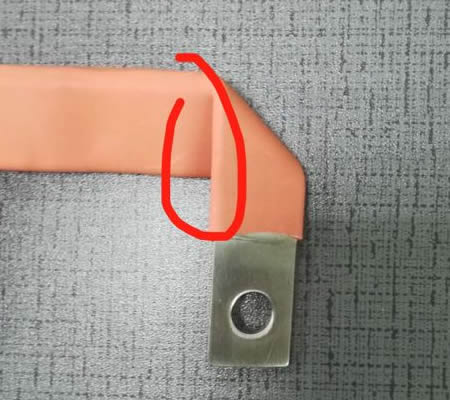

客户的这种情况,我们工程人员建议客户采用折弯方式来处理直角转弯,如我们客户的铜排软连接照片一样:用这种方式,我们就可以采用28MM铜材料来加工,不能进行切割处理,省下大量的铜材,要知道,铜排软连接的材料成本占比非常大。

经过与客户的解释,对方工程明白其中原理后,进行了软铜排图纸的更正。基于我们提供了专业的可行性的解决方案,帮助客户节省了制造成本,订单自然也给到我们,产品已安排制作。
